Подробный обзор коммутатора GL-SW-X201-12ST

Подробный обзор коммутатора GL-SW-X201-12ST

Обзор 25 сентября 2017
Ознакомьтесь с комплектацией, техническими характеристиками и особенностями настройки в данном обзоре.

Коммутатор GL-SW-X201-12ST

GIGALINK представляет новую модель для большого корпоративного сегмента: двенадцатипортовый L2 управляемый коммутатор GL-SW-X201-12ST с производительностью 240Gbps и скоростью пересылки пакетов 180Mpps. В корпоративных сетях достаточно много требований к коммутатору, начиная от распределения скорости доступа, деления на виртуальные сети до возможности подключить его к мониторинговой системе и ограничения доступа к порту коммутатора. GL-SW-X201-12ST полностью удовлетворяет все требования корпоративного сегмента.

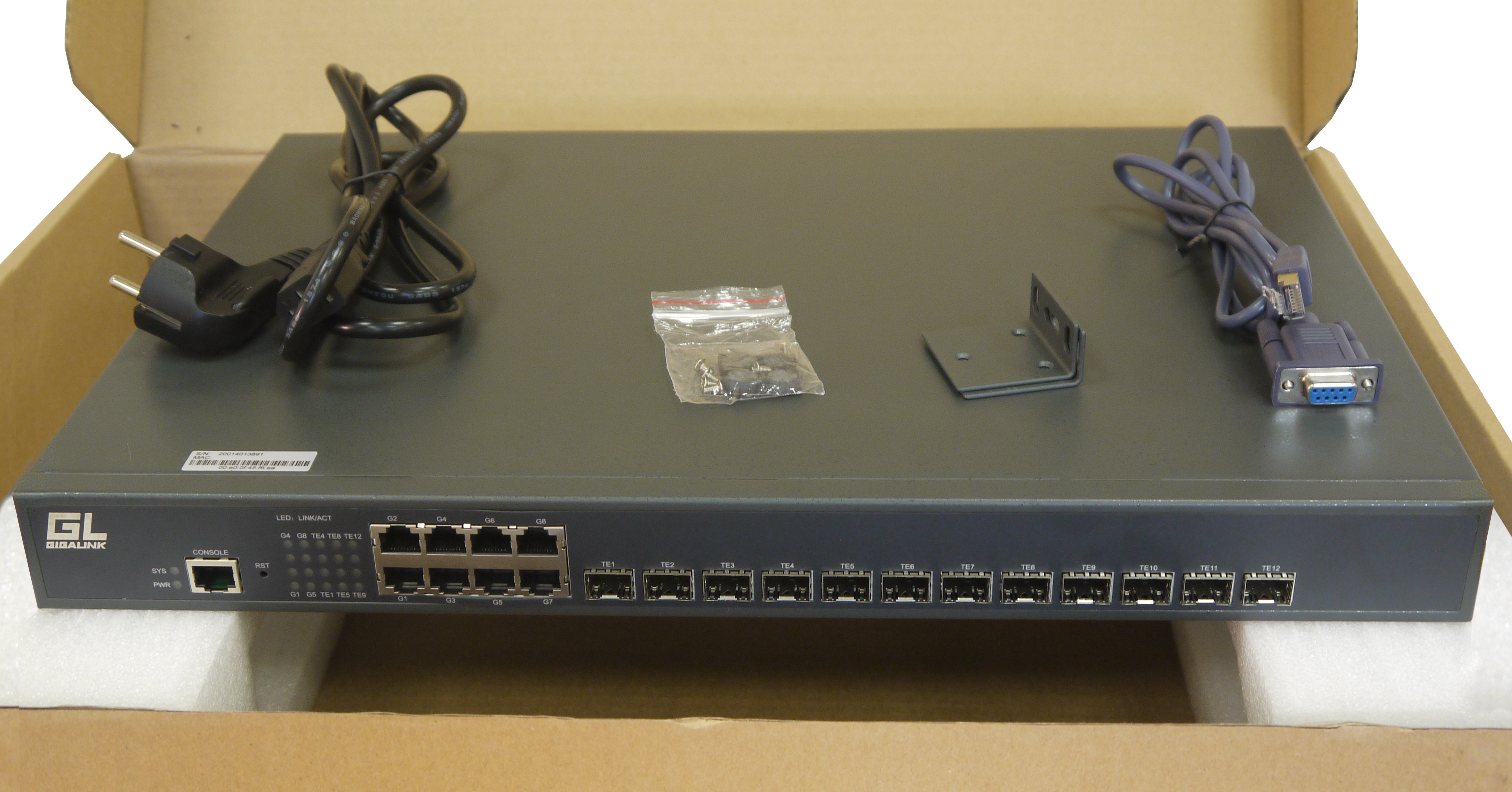

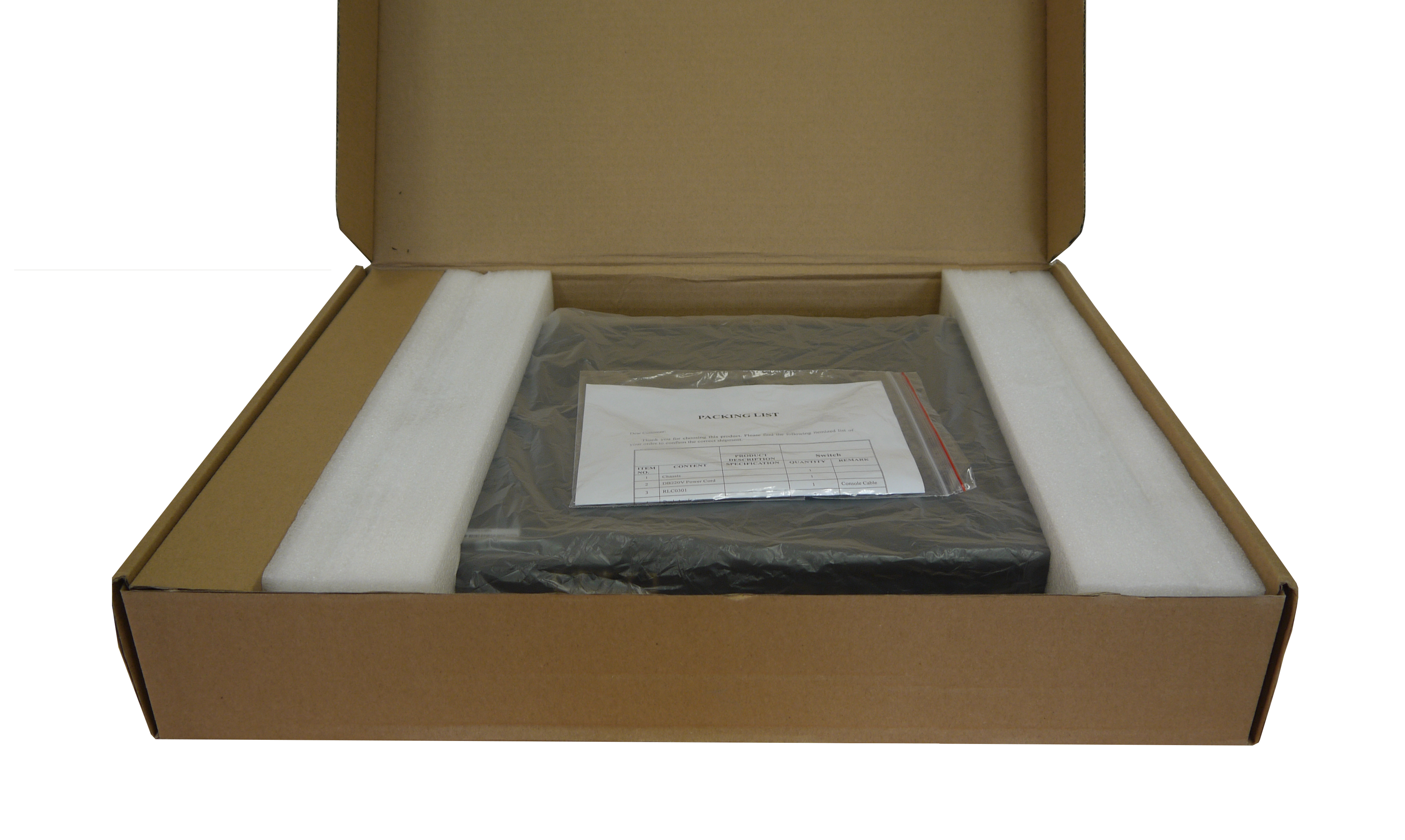

Комплект поставки



Базовая комплектация:
  • Коммутатор
  • Кабель питания
  • Уголки для крепления в стойку 19 дюймов
  • Краткое руководство пользователя
  • Консольный кабель

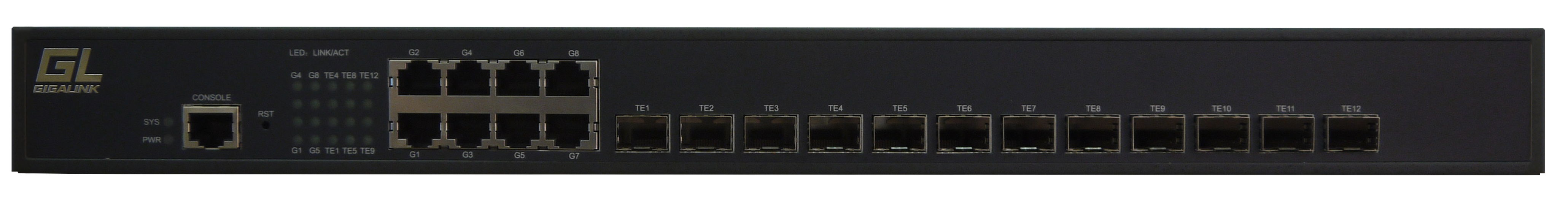

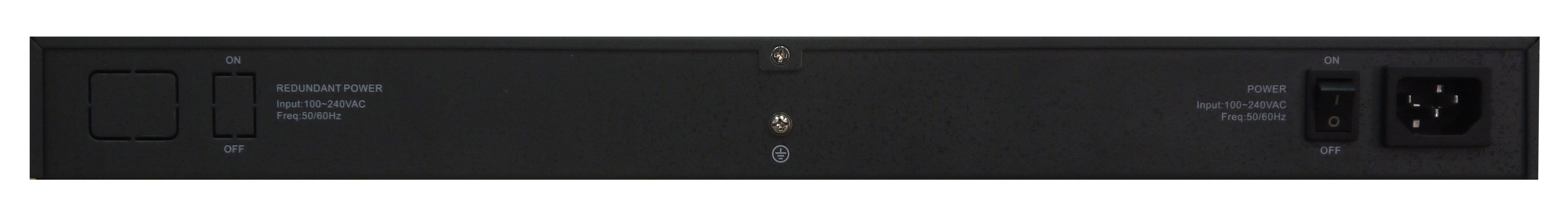

Исполнение и внешний вид GL-SW-X201-12ST

Коммутатор выполнен металлическом корпусе и прекрасно размещается в шкафу 19 дюймов, а также предусмотрены резиновые ножки в случае установки его на поверхность.

Технические характеристики:
  • Режим работы, Мбит/с: 1Gbps, 10Gbps
  • Сетевые порты: 12 1/10Гб/с BASE-X, 8 1Гб/с BASE-T
  • Буфер памяти, Мб: 64
  • Размер MAC таблицы: 32K
  • Адресация: 48-bit MAC адрес
  • Пропускная способность, Гбит/с: 240
  • Питание: AC110~265V 50Hz, (DC48V опционально)
  • Температура: Хранение от -20°C до +70°C. Эксплуатация от 0°C до +50°C
  • Влажность: 90% без конденсата
  • Габариты изделия, мм: 442.5x315x44
  • Гарантия: 1 год

Интерфейс управления

Подключиться к коммутатору можно разными способами: через последовательный консольный порт, по http, telnet, ssh. При подключении логин и пароль, по умолчанию это "admin"/"admin". В целях безопасности рекомендуется сразу же их поменять.

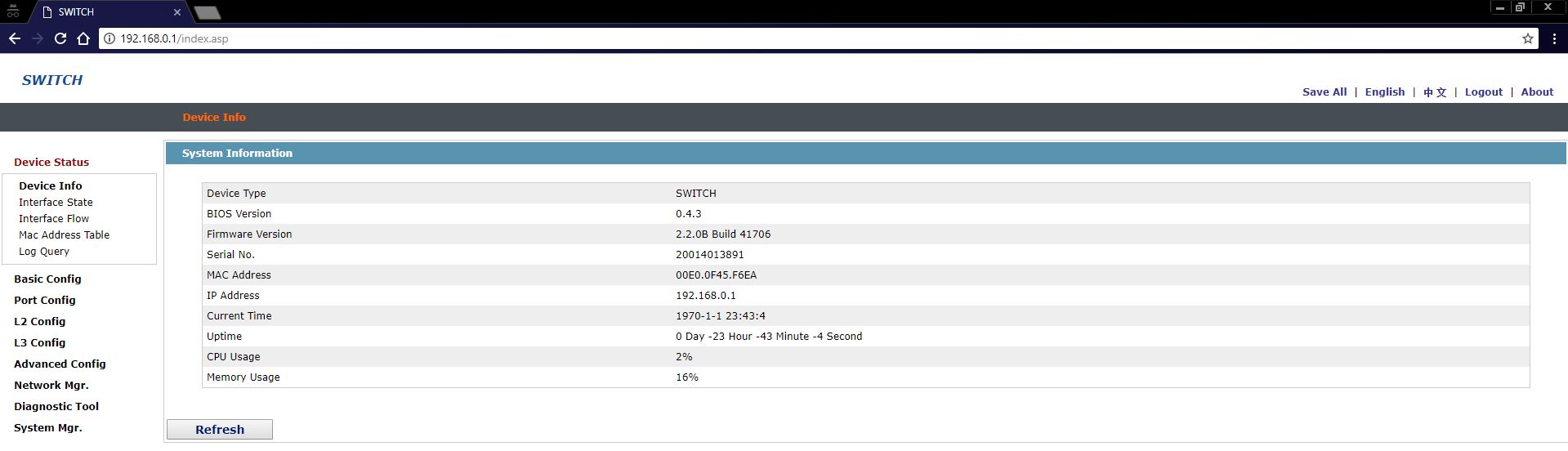

Web-интерфейс устройства находится по умолчанию по адресу 192.168.0.1 и после ввода учетных данных откроется стартовая страница.

Контроль и управление

Для большей защиты коммутатора в нем предусмотрено поддержка SSL. Рассмотрим как включается этот режим.

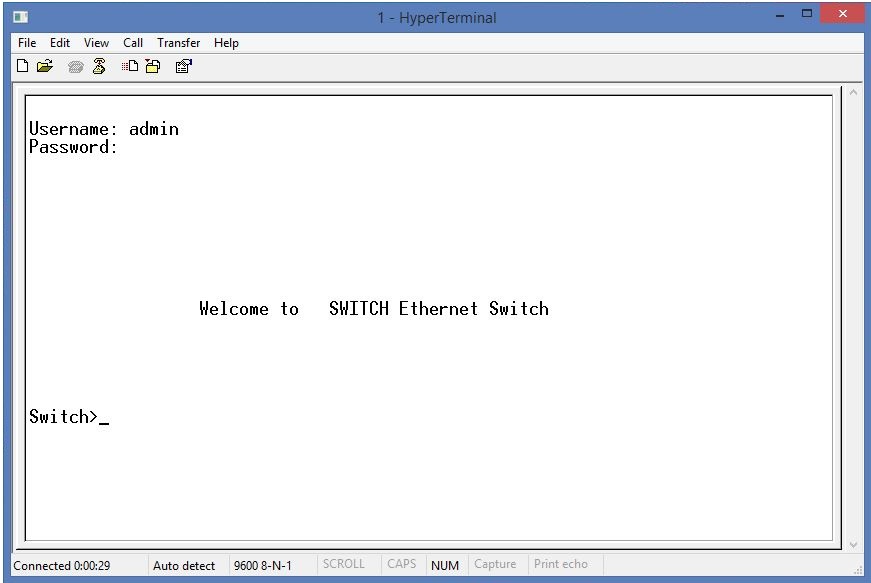

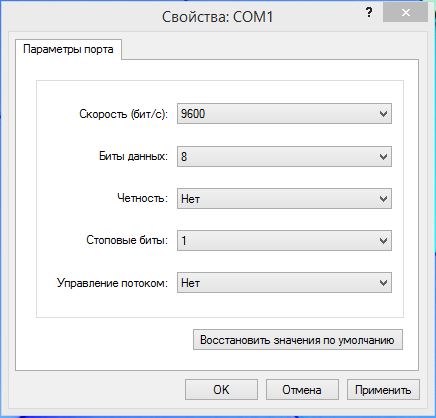

Для начала необходимо подключить консольный кабель и произвести вот такие настройки подключения:

Включение HTTPS

По умолчанию логин admin пароль admin.

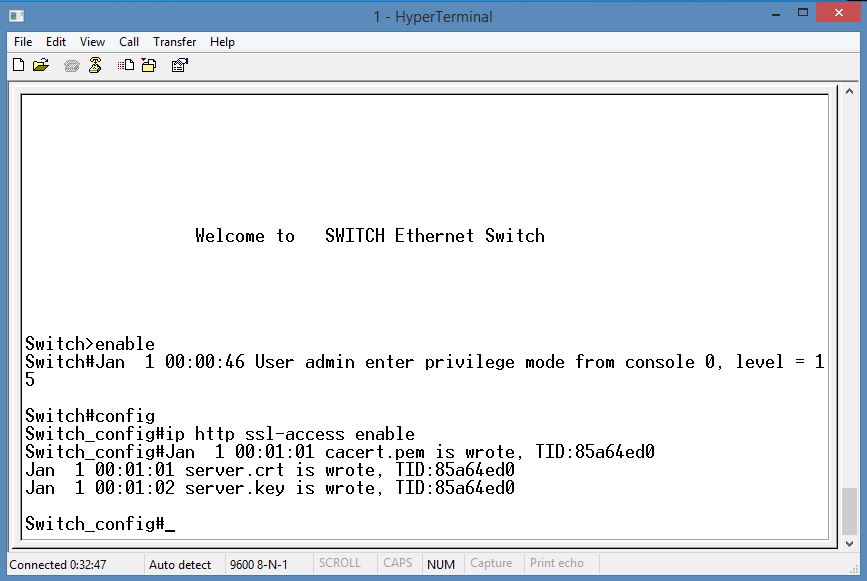

Последовательно вводим команды:

enable

config

http ssl-access enabe

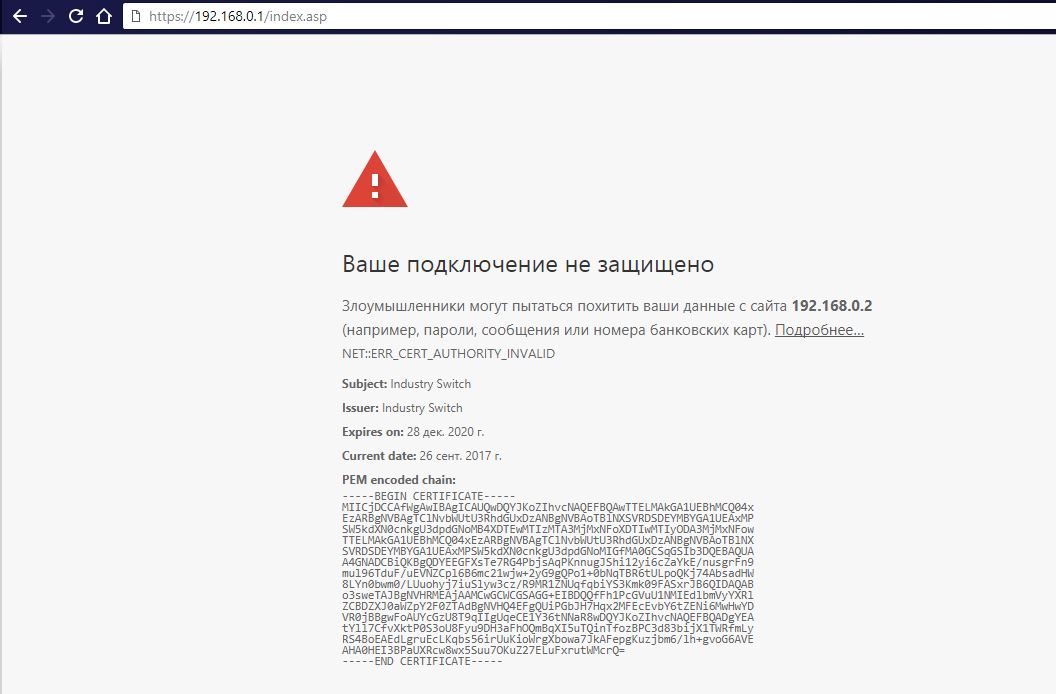

Коммутатор сгенерирует сертификат и сам подпишет его. Так как сертификат самоподписанный возникнет ошибка безопасности.





Просто игнорируете и нажимаете продолжить. Теперь осталось отключить HTTP.

Вводим команду:

no ip http http-access enable

Пройдемся по протоколам которые поддерживает GL-SW-X201-12ST

Работа с портами

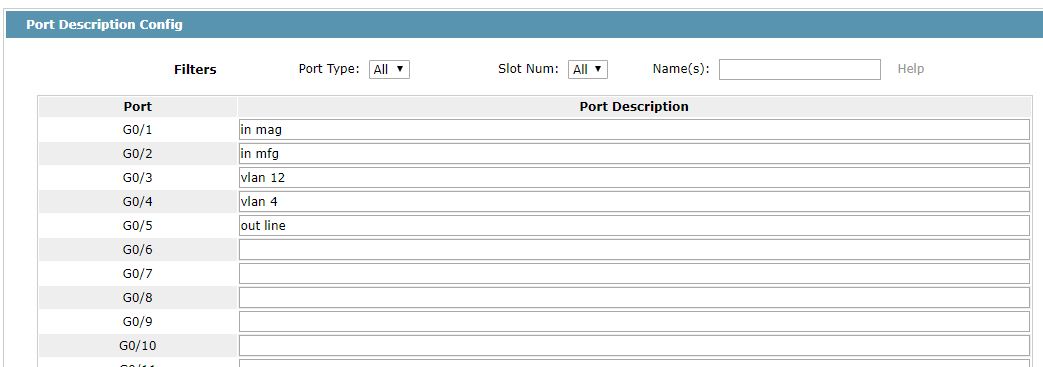

Для удобства быстрого определения назначения портов их можно подписать.

В отдельной таблице можно изучить ситуацию с трафиком на портах в целом по всему коммутатору. Можем видеть статистику неактивных портов.

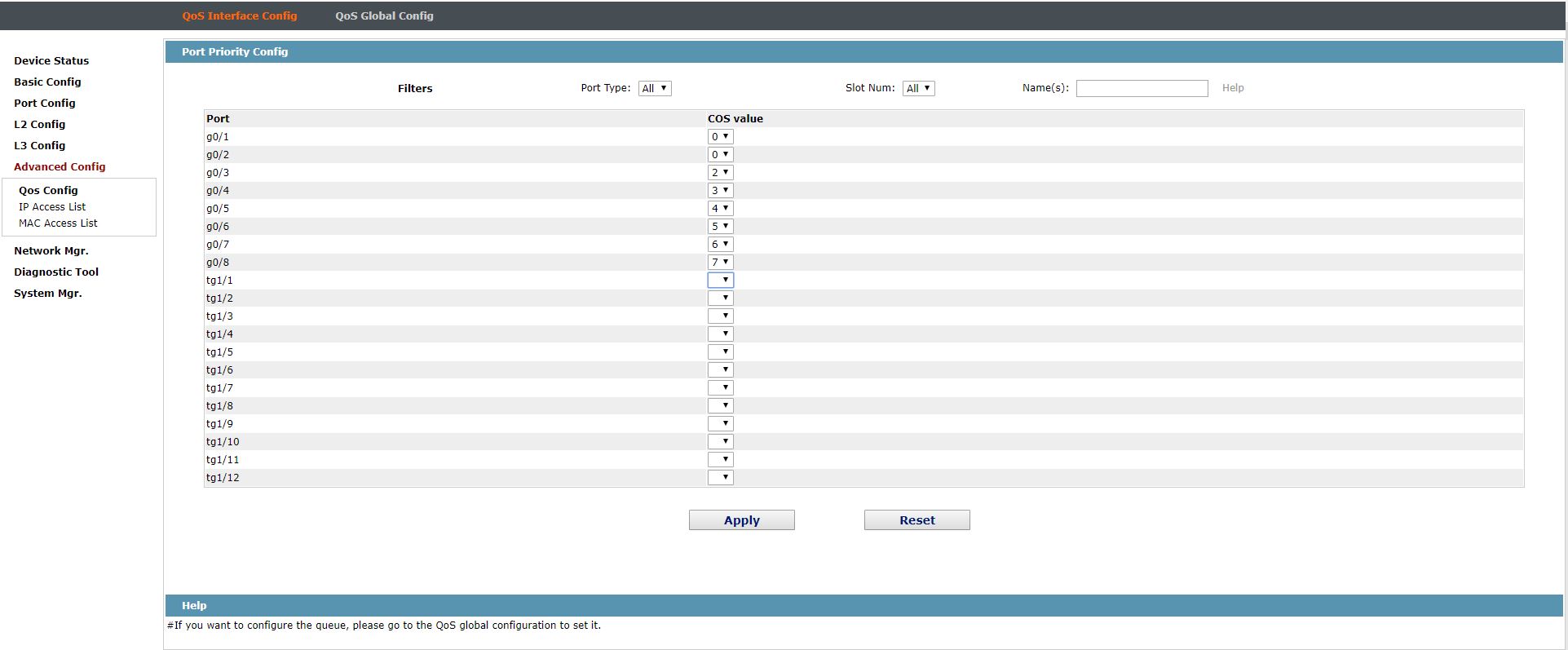

QoS в коммутаторе имеет 8 уровней приоритетов.

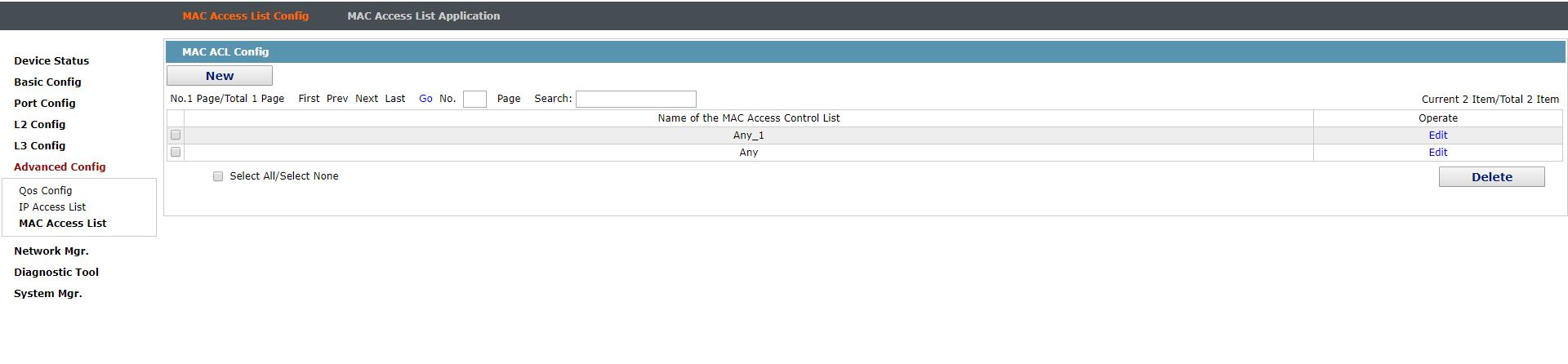

Для ограничения доступа к различным сетевым приложениям или ресурсам применяются списки контроля доступа (ACL – Access Control List).

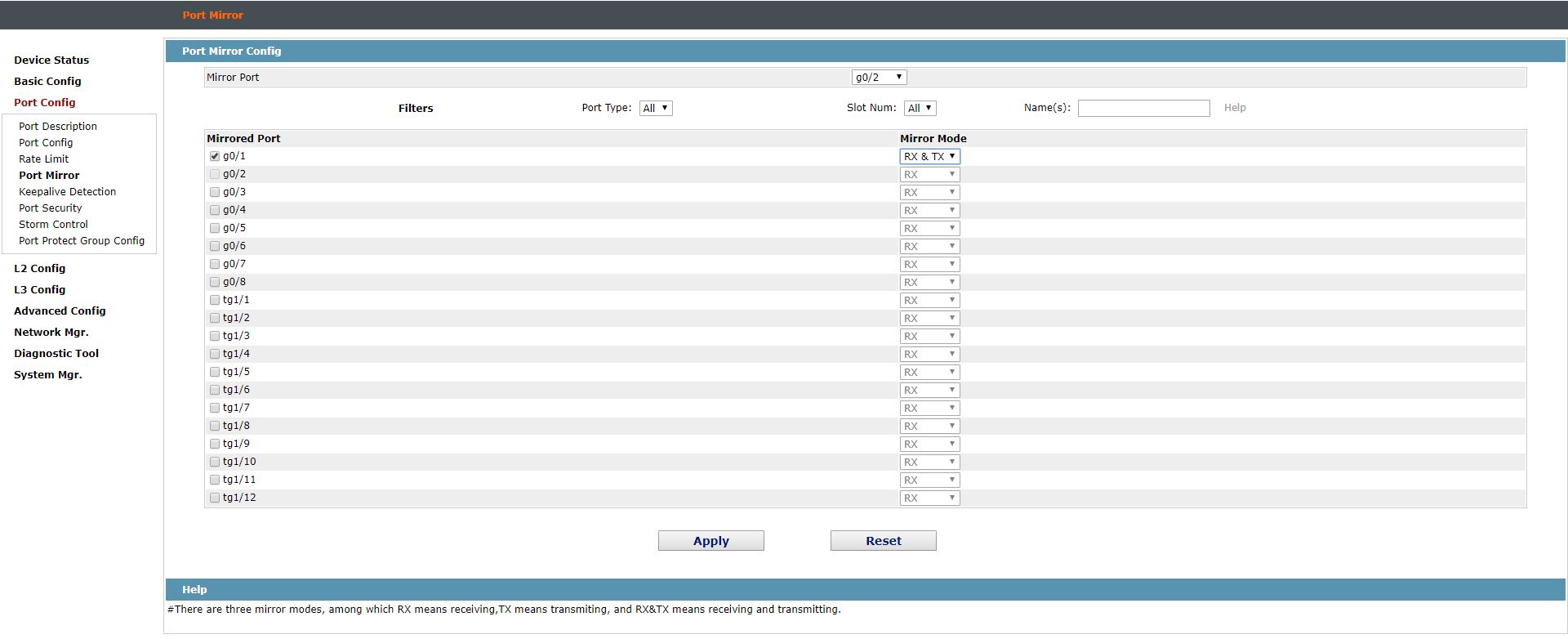

Для детального анализа, проходящего через какой-либо порт трафика пригодится функция зеркалирования.

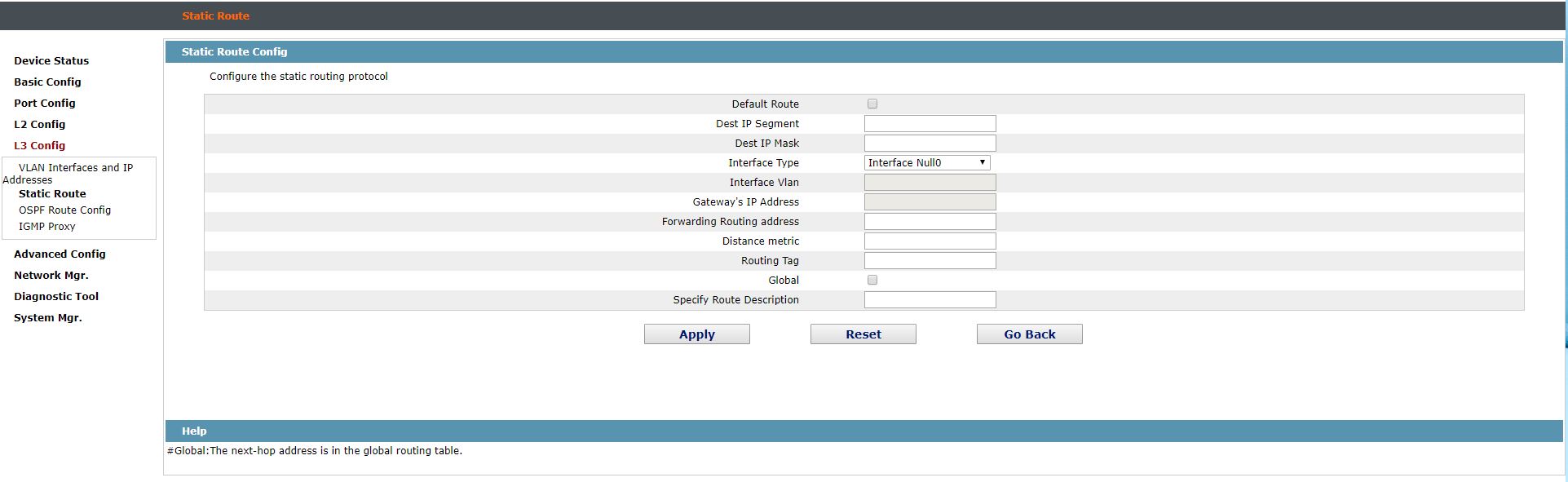

Статическая маршрутизация

Настройка статической маршрутизации снизит нагрузку на процессор коммутатора. Применяем при работе с не большим количеством сетей.

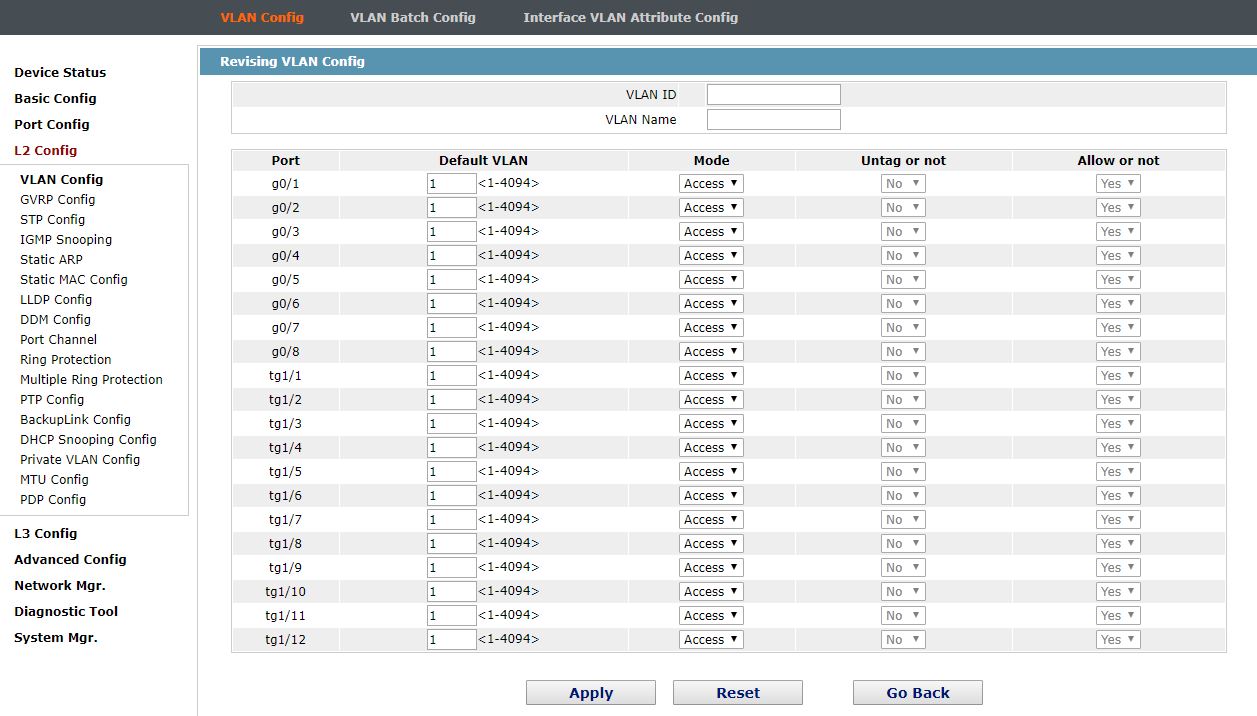

Виртуальные сети

Коммутатор имеет поддержку до 4094 Vlan. Поддерживает настройки как по порту так и по стандарту 802.1q.



Улучшенная поддержка сети

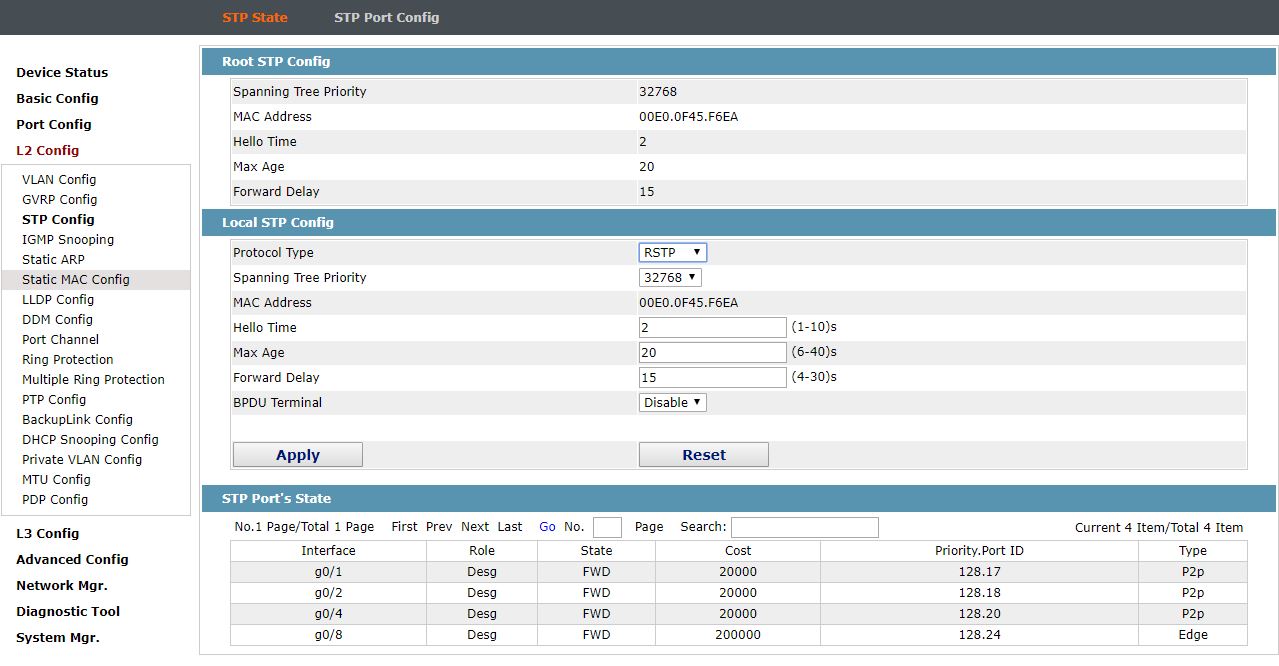

RSTP

Пристальное внимание уделили такому важному протоколу как STP применив стандарт 802.1w.

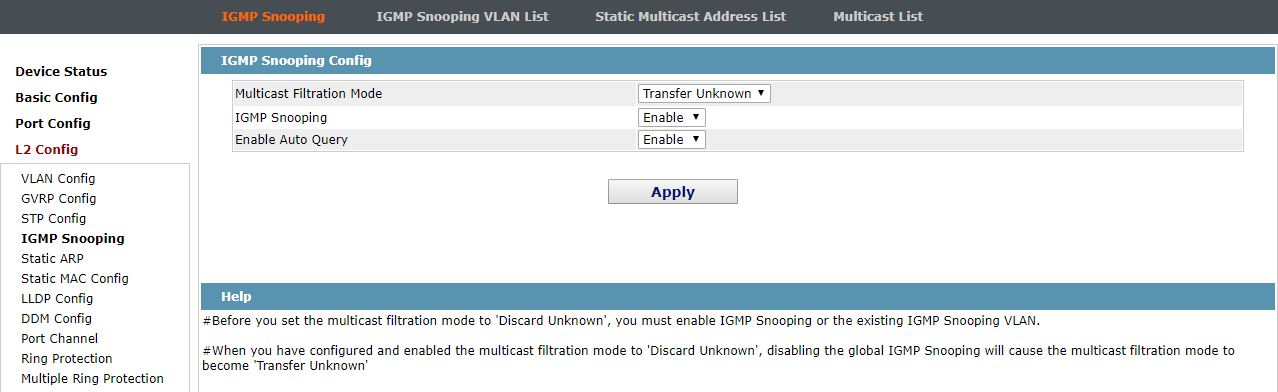

IGMP

Мультикаст также присутствует в этом коммутаторе.

Вывод

Можно выделить некоторые моменты коммутатора:

  • Поддержка функций L2\L3, в частности, удаленное управление по Web \ Telnet \ SSH \ SNMP;
  • Поддержка WDM/CWDM SFP модулей, в том числе, модулей SFP на дальние расстояния;
  • CLI;
  • Информативный и интуитивно-понятный Web-интерфейс;
  • Широкий диапазон  рабочих температур  0 0C до +50 0C;
  • Возможность установить в стойку 19 дюймов.
В целом GL-SW-X201-12ST благодаря 10 Гб/с может быть смело рекомендован к применению в качестве коммутатора уровня агрегации и ядра сетей малых и средних предприятий.
